BRAND: Intra-Automation Vietnam,

Description

Intra-Automation Vietnam

Intra-Automation Vietnam Là hãng chuyên về thiết bị đo lường và tự động hóa công nghiệp

Tập trung vào các hệ thống:
- Đo lưu lượng (flow)
- Đo mức (level)
- Đo áp suất, chênh áp
- Thiết bị truyền tín hiệu, hiển thị, điều khiển

Các loại thiết bị của Intra-Automation

Thiết bị đo lưu lượng

Pitot tube (ITABAR)
Venturi, Orifice
Flow nozzle, flowmeter siêu âm

Thiết bị đo mức

Level gauge (ống thủy, từ tính)
Radar đo mức
Công tắc mức (level switch)

Thiết bị hệ thống

Transmitter (cảm biến truyền tín hiệu)
Bộ hiển thị, flow computer
Phụ kiện đo lường

Model Intra-Automation

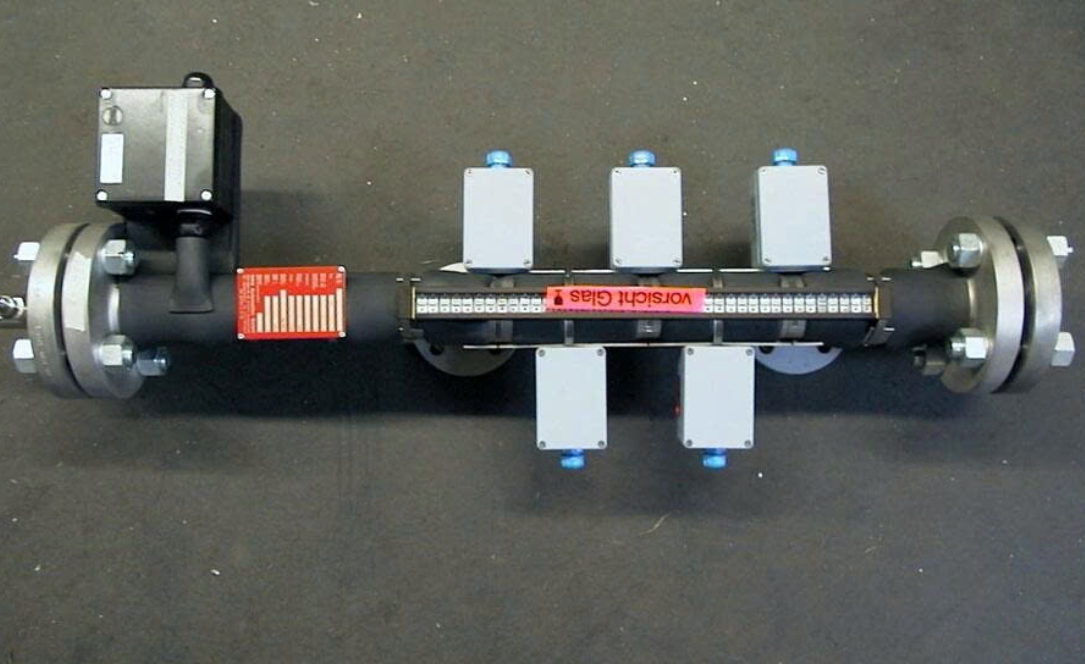

Model: ITA-11.0
Mag. Level gauge
ITA-11.0-00-39-L=800mm-B-Y400-2-00-SA-S-000-00-0-B57-E5-GC-7D-4-00-CXX-4-00-00-0
Type: ITA-11.0; PN160/1500lbs
2. Type approval
[00] without
3. Size & material float pipe/material flanges
[39] Phi 60,3×3,91 mm (seamless), mat.: 316Ti/C.S.
4. c to c distance
[L=800mm] 4.1 Upper pipe stand off
[B] Dim. B: 130 mm (Standard)
4.2 Lower pipe stand off
[Y] Dim. A: 400 mm
5. Indication rail
[2] indication rail material: Aluminium; IP65; red/silver; max. 400 °C
6. c to c distance > 5000 mm
[00] < 5000 mm – one part design
7. Process Connection side/side
[SA] welding connection
7.1 standard
[S] welding connection: diam. 33,4×4,55 mm
7.2 nomial size/ pressure rating
[000] welding or threaded connection
7.3 Flange faces process connection flanges
[00] welding or threaded connection
8. Side studs welded with T-pieces for 100 % X- ray testing
[0] without
9. Float removal flange (bottom side)
[B57] Flange DN50 PN160 incl. blind flange
9.1 Surface float removal flange (bottom side) [E5] EN 1092-1 Form B2 (raised sealing strip; Ra 0,8-3,2 um)
9.2 Gasket
[GC] Graphit spiral wound (inner ring: ss/outer ring: CS) up to 400 °C
9.3 Bolts & nuts float removal flange (bottom side)
[7D] DIN 2510 Form L: M24 X 120 mm; mat. YK (CK35) electro galvanized (DN50 PN160)
10. Drain plug
[4] Drain plug 1/2″ NPT
11. Additional drain connection
[00] without
12. Float pipe top end finish
[CXX] End cap
13. Vent plug at top end
[4] Vent plug 1/2″ NPT
14. Additional vent connection
[00] without
15. Counter Flange Process Connection side/side
[00] without
16. Additional bracket welded to the float pipe
[0] without

Process data
Medium: Liquid
Operating density: 670 kg/m3
Operating pressure: ?
Design pressure: 115 bar(g)
Operating temperature: ?
Design temperature: 320 °C

Float
11T040K3-0.67
[11T040K3] max. 130 bar; Titanium; Dia.45×425 mm; min. density: 0,6391 kg/dm3, sealed, only with 316SS or Aluminium rail calibrated to 670 kg/m3
