Description

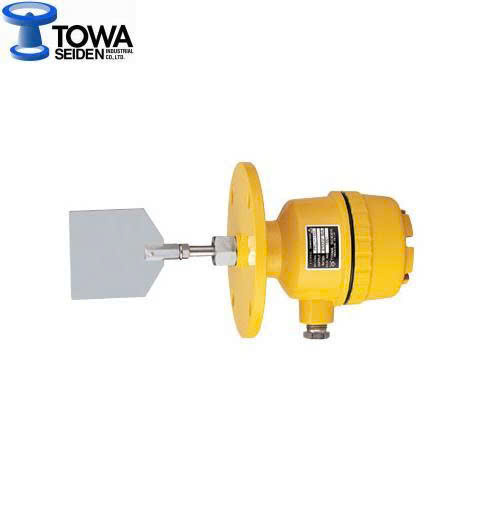

PRL-101, công tắc báo mức Towa Seiden

PRL-101 là công tắc báo mức dạng cánh xoay (Rotary Paddle Level Switch), loại có ống bảo vệ (Protective Tube Type). Đây là thiết bị dùng để phát hiện mức cao/thấp của vật liệu rắn dạng bột, hạt hoặc vật liệu rời trong silo, phễu, bồn chứa.

Nguyên lý hoạt động

Cánh xoay được motor quay với tốc độ rất thấp, khoảng 1 rpm.

Khi chưa có vật liệu:
Cánh quay bình thường → tiếp điểm ở trạng thái bình thường.

Khi vật liệu dâng đến vị trí cánh:
Vật liệu làm cánh bị cản → mô-men tăng → cơ cấu phát hiện tác động → đổi trạng thái tiếp điểm SPDT → gửi tín hiệu về PLC, relay hoặc hệ thống điều khiển.

Vì vậy, PRL-101 thường được dùng để báo FULL/EMPTY cho silo hoặc phễu chứa

Thông số chính của PRL-101

Thông số	PRL-101
Hãng	TOWA SEIDEN – Nhật Bản
Loại thiết bị	Rotary Paddle Type Level Switch
Kiểu	Protective Tube Type – có ống bảo vệ
Phát hiện	Mức cao/thấp vật liệu rắn
Lắp đặt	Mặt bích JIS 5K 65A
Nguồn	AC 100/110 V hoặc AC 200/220 V, 50/60 Hz
Công suất	2,5 W
Output	SPDT, 1C
Tiếp điểm	250 VAC – 5 A (tải trở)
Tốc độ quay	1 vòng/phút
Cánh xoay	SUS304, khoảng 80 × 80 mm
Trục	SUS304, Ø10 mm
Mô-men phát hiện	khoảng 10 N·cm
Mô-men trượt	khoảng 30 N·cm
Nhiệt độ	Trong bồn tối đa 70°C; bên ngoài tối đa 55°C
Áp suất trong bồn	0–196 kPa
Cấp bảo vệ	IP65
